Výrobce strojů Ningbo PinSheng jako jeden z profesionálních strojů EPS v Číně vyrábíme tvarovací stroj Pinsheng EPS.

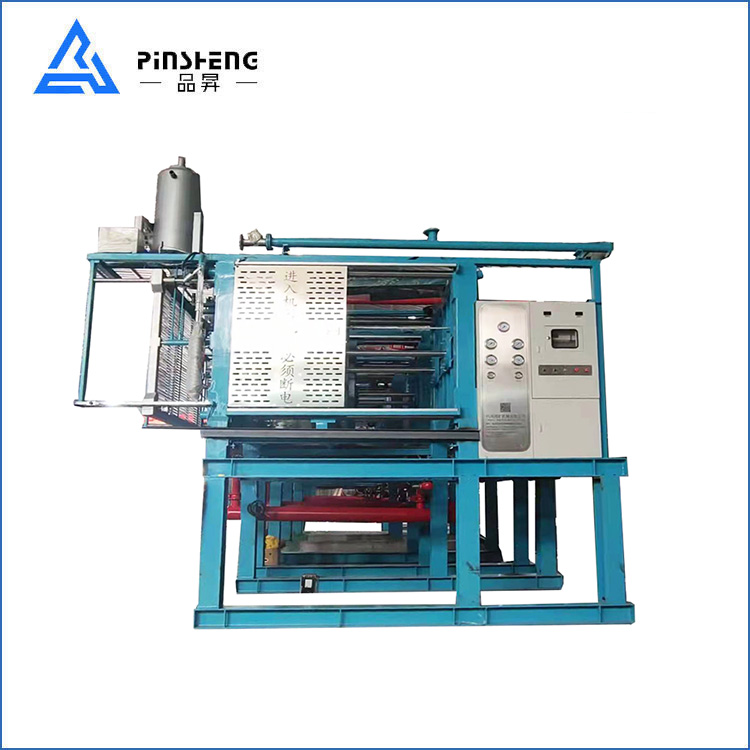

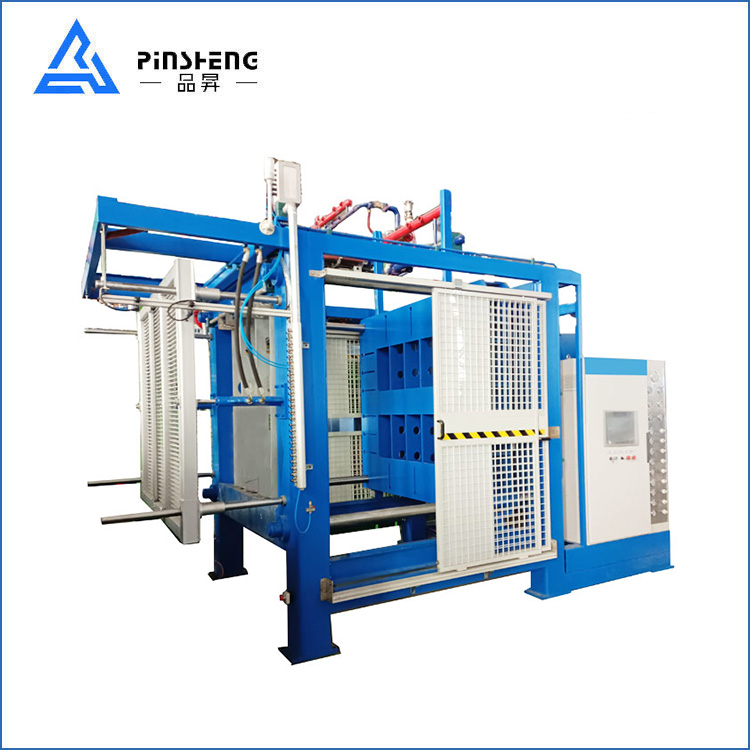

Pinsheng tvarovací stroj na tvarování EPS
Představení výrobku
Model: PSSM100-200B
Značka: PinSheng
Mechanická struktura:
Svařte dohromady s vysoce intenzivní čtvercovou trubkou a zabraňte deformaci šablony temperováním.
Zvyšte antikorozní výkon a životnost zařízení do značné míry po odstranění rzi pískováním.
Nastříkejte základní nátěr bohatý na zinek na antikorozní ochranu pro zvýšení antikorozního výkonu a životnosti zařízení z velké části po otryskání pískem.
Elektrické ovládání
Řízeno PLC (Mitsubishi) s plně automatickým provozem při upínání, podávání, zahřívání, chlazení a stahování na HMI (WEINVIEW)
Všechny elektrické komponenty jsou převzaty od známých značek doma i v zahraničí s vynikající stabilitou zařízení.
Nastavení zdvihu je řízeno kodérem, což je pohodlné, což je vhodné nastavit s vysokou přesností nastavením na HMI
Položka |
Jednotka |
PSSM100B |
PSSM120B |
PSSM140B |
PSSM160B |
PSSM170B |
PSSM180B |
PSSM200B |
Rozměr formy |
mm |
1000X800 |
1200X1000 |
1400X1200 |
1600X1400 |
1700X1500 |
1800X1600 |
x |
Maximální rozměr produktu |
mm |
850X650X350 |
1050X850X350 |
1250X1050X350 |
1450X1350X350 |
1550X1350X350 |
1650X1450X350 |
1850X1650X350 |
Mrtvice |
mm |
110-1360 |
110-1360 |
170-1420 |
170-1420 |
170-1420 |
120-1370 |
40-1290 |
Vstup páry |
mm |
DN65 |
DN80 |
DN100 |
DN100 |
DN100 |
DN100 |
DN100 |
Spotřeba páry |
t/t |
(10-15t)Pára o 1t materiálu |
||||||
Přívod chladicí vody |
mm |
DN65 |
DN80 |
DN80 |
DN80 |
DN80 |
DN80 |
DN100 |
Chladící voda |
kg/cyklus |
40-110 |
45-130 |
55-150 |
60-180 |
70-190 |
90-200 |
100-220 |
Vstup stlačeného vzduchu |
mm |
DN40 |
DN40 |
DN40 |
DN40 |
DN50 |
DN50 |
DN50 |
Stlačený vzduch |
m³/cyklus |
1.2 |
1.5 |
1.8 |
2 |
2.2 |
2.4 |
2.6 |
Vakuová pumpa |
m³/h |
165 |
165 |
230 |
230 |
280 |
280 |
280 |
Drenážní přístav |
mm |
DN125 |
DN125 |
DN150 |
DN150 |
DN150 |
DN150 |
DN150 |
Připojená zátěž |
kw |
11 |
11 |
13 |
17 |
17 |
17 |
20 |
Vnější rozměr |
mm |
4300X1900X3400 |
4600X2100X3600 |
4600X2300X3800 |
4600X2500X4000 |
4600X2600X4100 |
4600X2700X4200 |
4600X2900X4400 |
Hmotnost |
kg |
4000 |
4500 |
5000 |
6000 |
6500 |
7000 |
7500 |
Doba cyklu |
s |
60-90 |
60-100 |
60-120 |
70-160 |
80-170 |
80-180 |
90-180 |
